Мы уделяем внимание каждой детали при проектировании, производстве, сборке и послепродажном обслуживании.
Главная / Продукты

Завод промышленных градирен

  • Закрытая градирня
    Закрытая градирня представляет собой высокоэффективное охлаждающее устройство, сочетающее в себе водяное и воздушное охлаждение. Он подходит для сценариев с высокими требованиями к чистоте системы, экономии воды и долгосрочной стабильности работы и часто используется в засушливых районах с дефицитом воды. Он широко используется в фармацевтической, пищевой, металлургической, химической, электроэнергетической, литьевой машинах, охлаждении лазерного оборудования, системах жидкостного охлаждения серверов, системах хранения льда, фотоэлектрических системах и охлаждении линий по производству литиевых батарей. В основном она делится на закрытую градирню с составным потоком и закрытую градирню с противотоком. Основной принцип работы закрытой градирни заключается в том, что охлаждающая среда циркулирует в закрытом змеевике без прямого контакта с наружным воздухом, а охлаждение достигается за счет испарения и рассеивания тепла распыляемой воды и воздуха. Циркуляционный водяной насос подает охлаждающую воду в систему распыления, и вода равномерно распыляется на поверхность змеевика из сопла, образуя слой водяной пленки. При этом вентилятор начинает пропускать воздух снизу градирни и осуществлять обратный конвекционный теплообмен с пленкой воды на поверхности змеевика. С одной стороны, часть воды в водяной пленке испаряется и поглощает тепло, что снижает температуру воды на поверхности змеевика; с другой стороны, ощутимый теплообмен между воздухом и водяной пленкой еще больше снижает температуру воды. Охлажденная вода возвращается в резервуар для сбора воды в нижней части градирни и снова перекачивается в систему распыления циркуляционным водяным насосом. Этот цикл повторяется для охлаждения среды в змеевике. Закрытые градирни характеризуются высокой эксплуатационной эффективностью, стабильным качеством воды, хорошими показателями водосбережения и низким уровнем рабочего шума. Хотя первоначальные инвестиции высоки, стоимость полного жизненного цикла зачастую ниже. При выборе модели необходимо учитывать тепловую нагрузку, условия окружающей среды и возможности обслуживания.
    ПОСМОТРЕТЬ БОЛЬШЕ
    Закрытая градирня
  • Открытая градирня
    Открытая градирня — это место, где охлаждающая вода находится в прямом контакте с воздухом, а температура снижается за счет испарения тепла и явного теплообмена. Он широко используется в области электроэнергетики, химической промышленности, кондиционирования воздуха и охлаждения и делится на: открытую градирню с перекрестным потоком и открытую градирню с противотоком. Принцип работы открытой градирни: высокотемпературная охлаждающая вода равномерно распыляется сверху башни через форсунки или системы водораспределения, а воздух попадает в градирню посредством принудительной вентиляции или естественной конвекции от вентилятора и контактирует с падающими каплями воды или наполнителями. Часть воды испаряется, забирая много тепла, а температура воздуха повышается, поглощая часть тепла воды. Охлажденная вода собирается в нижнем бассейне и перерабатывается. Преимущества открытой градирни: Низкие первоначальные инвестиции: простая конструкция, более низкие производственные затраты, чем у закрытой башни; Высокая эффективность охлаждения: прямой контактный теплообмен, особенно подходит для охлаждения при большой разнице температур; Простота обслуживания: наполнители можно разобрать и очистить, а неисправности легко устранить. Недостатки открытых градирен: Двигатель вентилятора и лопасти находятся под воздействием воздуха, создавая сильный шум во время работы; Потеря воды: некоторые капли воды уносятся воздухом, поэтому водосборник необходимо оптимизировать; Попадание внешнего мусора также приведет к загрязнению воды; Потери давления охлаждающей воды выше, чем у закрытых градирен, и для поддержания циркуляции воды требуется большая мощность насоса. Открытые градирни подходят для случаев, когда требуется большой объем охлаждающей воды и удобное управление качеством воды. При выборе следует всесторонне учитывать такие факторы, как стоимость, энергопотребление и техническое обслуживание.
    ПОСМОТРЕТЬ БОЛЬШЕ
    Открытая градирня

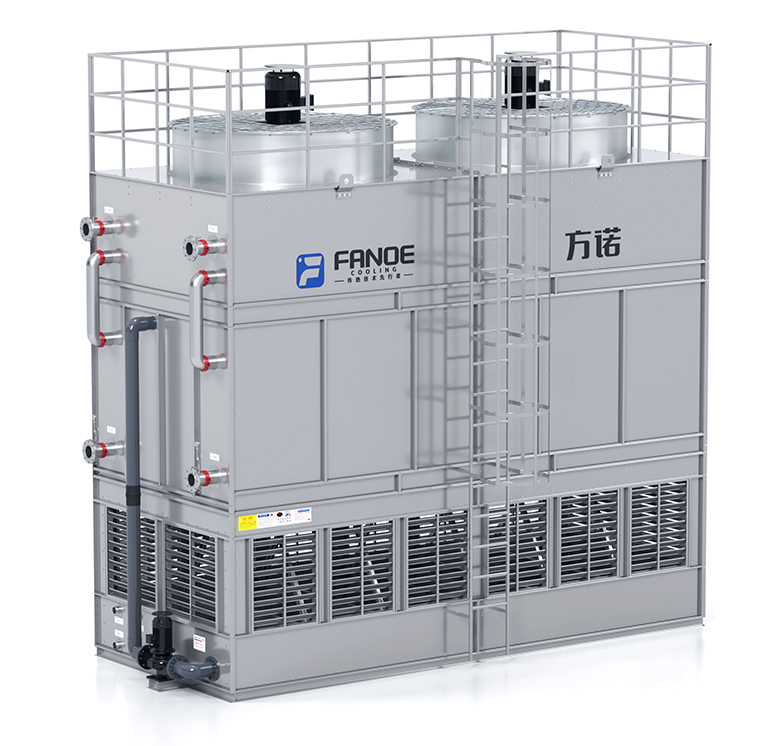

  • Сухая и мокрая комбинированная градирня
    Существует два режима работы сухих и мокрых градирен: сухой и холодный режим и влажный и холодный режим. Когда температура окружающей среды ≤ расчетной температуры прекращения распыления, подачу воды для опрыскивания можно отключить, а потребности в охлаждении можно полностью удовлетворить за счет конвекционного теплообмена с воздухом. В режиме сухого охлаждения не расходуется вода, что позволяет избежать появления белого тумана. Работа в режиме сухого охлаждения может ежегодно экономить много воды и затрат на ее очистку. Широко используется: тепловая энергетика, атомная энергетика, нефтехимия, тонкая химия, металлургия стали, металлургия цветных металлов и другие области. Сухая и мокрая комбинированная градирня имеет преимущества сухого и мокрого охлаждения, а принцип ее работы заключается в следующем: Принцип сухого охлаждения: Горячая вода поступает в пучок охлаждающих труб сухой охлаждающей части. Обычно в пучке охлаждающих трубок используются высокоэффективные элементы теплопередачи, такие как оребренные трубы, для увеличения площади теплопередачи. Под действием вентилятора наружный воздух течет через наружную поверхность пучка охлаждающих трубок. Поскольку температура горячей воды в трубе выше, чем температура воздуха снаружи трубы, между ними существует разница температур. Тепло передается от горячей воды воздуху через стенку трубы в результате разумного теплообмена, что снижает температуру горячей воды и повышает температуру воздуха. Нагретый воздух выбрасывается из башни вентилятором, тем самым достигается первоначальное охлаждение горячей воды. Принцип влажного охлаждения: Горячая вода после сухого охлаждения поступает в часть влажного охлаждения. Горячая вода равномерно распыляется на водокапающий наполнитель через систему водораспределения, образуя водяную пленку. Воздух, поступающий из нижней части градирни, во время восходящего потока полностью контактирует с водяной пленкой на наполнителе. С одной стороны, воздух напрямую контактирует с теплообменом с водой, снижая температуру воды; с другой стороны, часть воды испаряется в водяной пар и попадает в воздух, поглощая скрытую теплоту парообразования в процессе испарения, еще больше снижая температуру воды. Охлажденная вода собирается в сборный бассейн и перерабатывается. В то же время, чтобы уменьшить потерю капель воды и воздействие потока воздуха на окружающую среду, в верхней части секции мокрого охлаждения обычно предусматривают водосборник и туманоуловитель. Водосборник используется для сбора капель воды, а туманоуловитель используется для удаления водяного тумана из воздушного потока. Преимущества сухой и мокрой градирни: Значительная экономия воды: нулевые потери на испарение во время работы сухого сегмента, экономия от 30% до 70% воды по сравнению с чистой мокрой башней; Гибкая адаптация: переключение влажного режима в условиях высокой температуры и высокой влажности для обеспечения эффективности охлаждения; Экологическое соответствие: уменьшает снос и белый туман (паровой шлейф), подходит для строго экологически чистых зон; Низкие затраты на техническое обслуживание: сухая секция уменьшает накипь и коррозию, а также продлевает срок службы оборудования.
    ПОСМОТРЕТЬ БОЛЬШЕ
    Сухая и мокрая комбинированная градирня

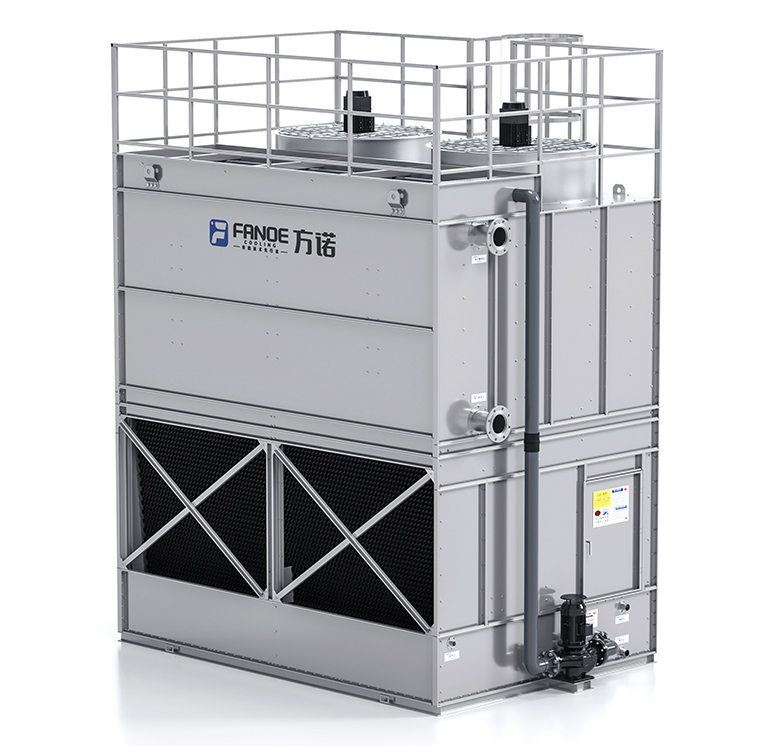

  • Испарительный конденсатор
    Принцип работы испарительного конденсатора аналогичен принципу работы обычной закрытой градирни. Разница состоит в том, что обычная закрытая теплоноситель на входе в градирню и охлаждающая среда на выходе из башни являются жидкими и имеют только температурные изменения, в то время как теплоноситель на входе испарительного конденсатора является газообразным, и после выпуска продукта из башни среда конденсируется в жидкость. Конденсаторы испарения представляют собой изделия, сочетающие в себе градирни и конденсаторы. Преимущества испарительного конденсатора: Высокоэффективная конденсация: испарительное охлаждение используется для снижения температуры конденсации на 10–30%. Экономия воды и электроэнергии: экономия воды от 30% до 50% по сравнению с традиционным кожухотрубным конденсатором водяной градирни, что экономит потребление энергии градирни. Компактный дизайн: встроенная функция конденсационного охлаждения для уменьшения занимаемой площади. Высокая адаптируемость: подходит для высокотемпературных и засушливых регионов (в зависимости от температуры по влажному термометру, а не по сухому термометру) Преимущества испарительного конденсатора Fangnuo: ● Параллельные потоки воздуха и воды сводят к минимуму появление «сухих точек» в нижней части охлаждающей трубы, вызывающих образование накипи; ● Секция змеевика рассеивает тепло за счет испарительного охлаждения, вызываемого потоком свежего воздуха, и, с другой стороны, рассеивает тепло за счет теплопередачи охлаждения опрыскивающей воды. Уменьшение части испарительного охлаждения секции змеевика помогает снизить вероятность образования накипи на поверхности змеевика; ● Распылять воду с мин. расход 6,8 л/с/м2 равномерно распределяется по поверхности змеевика через систему распыления, обеспечивая постоянное увлажнение поверхности змеевика охладителя, тем самым улучшая эффективность теплопроводности и сводя к минимуму образование накипи; ● Распыляемая вода падает из охлаждающего змеевика в теплообменный слой наполнителя из ПВХ и охлаждается на наполнителе из ПВХ вторым потоком свежего воздуха, поступающим в башню за счет испарения и теплопроводности (скрытое тепло и явное тепло), так что оросительная вода охлаждается вторично, а температура опрыскивающей воды еще больше снижается; ● Циркуляционная вода вторичного охлаждения увеличивает разницу температур между опрыскиваемой водой и горячей технологической жидкостью, повышает эффективность теплообмена охлаждающего змеевика и уменьшает количество необходимых змеевиков. Эта характеристика дополнительно снижает тенденцию к образованию накипи на поверхности змеевика, поскольку чем ниже температура распыляемой воды, тем меньше вероятность образования накипи. Кроме того, из-за небольшого количества используемых катушек снижается стоимость замены катушек на более позднем этапе и стоимость обслуживания; ● Эксплуатационные расходы низкие и более энергосберегающие, чем традиционные циклы охлаждения; ● Система циркуляции проще и снижает стоимость установки системы циркуляции; ● Это экономит больше места для установки оборудования, чем традиционные системы циркуляции охлаждения.
    ПОСМОТРЕТЬ БОЛЬШЕ
    Испарительный конденсатор

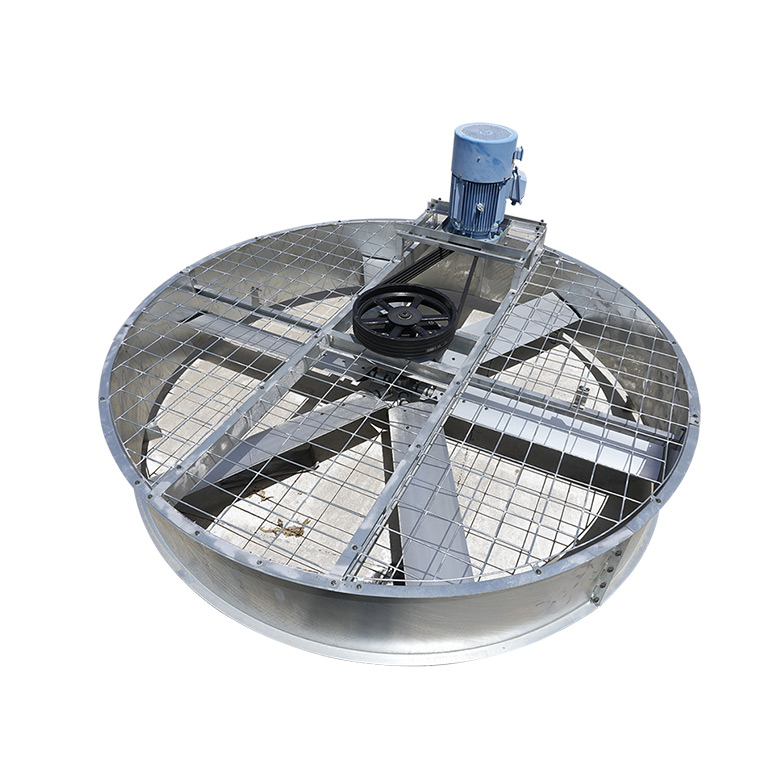

  • Аксессуары
    Вентилятор является основным компонентом промышленных градирен и в основном используется для принудительной вентиляции, способствуя теплообмену между воздухом и циркулирующей водой для повышения эффективности охлаждения. Его производительность напрямую влияет на энергопотребление, шум и охлаждающий эффект градирни.
    ПОСМОТРЕТЬ БОЛЬШЕ
    Аксессуары
О НАС
Фангнуо Хит Трансферная система (Цзянсу) Co., Ltd.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. является опытным поставщиком систематических решений для систем охлаждения циркулирующей воды. У нас есть самостоятельно разработанное программное обеспечение для подбора, профессиональный дизайн продукции, а также инженеры по водоснабжению и электрике. Мы предлагаем комплексные услуги, начиная от выбора градирни, производства и установки системы до послемонтажного обслуживания. Наша основная продукция включает, среди прочего, закрытые градирни, испарительные конденсаторы, мокрые и сухие градирни, открытые градирни.
В Fangnuo работает команда профессионалов с более чем 20-летним опытом работы в области управления теплообменниками холодильных систем, исследований, разработок и производства. При проектировании, производстве и обслуживании охлаждающего оборудования сотрудники Fangnuo Heat Transfer придерживаются сути корпоративной культуры исследования, честности и тщательного обслуживания каждого клиента и уделения пристального внимания каждой детали. Наша продукция широко используется в таких отраслях, как производство медицинского оборудования, фармацевтика и биотехнология, пищевая и химическая обработка, фотоэлектрическая энергия, автомобильное литье, оборудование HVAC, упаковка и литье под давлением, ковка стали, аэрокосмическая промышленность и электронная техника.
С момента своего создания компания Fangnuo строго придерживалась принципов честности и постоянно совершенствовалась и была удостоена званий Пятизвездочного предприятия по качеству и кредитоспособности провинции Цзянсу, Службы качества предприятия уровня AAA провинции Цзянсу, Выдающегося частного предприятия провинции Цзянсу, Предприятия Байцзя провинции Цзянсу. Наша продукция прошла испытания CTI, CCTI, а также испытания на энергосбережение и водосбережение, а также получила сертификат системы менеджмента качества ISO9001, сертификат системы экологического менеджмента ISO14001: 2015 и сертификат системы управления охраной труда и техники безопасности ISO45001: 2018.

ПОЧЕТНАЯ СЕРТИФИКАЦИЯ
СЕРТИФИКАТ
ПОСЛЕДНИЕ ОБНОВЛЕНИЯ
ЧТО НОВОСТИ
ПРОМЫШЛЕННОСТЬ ЗНАНИЯ

Понимание принципа работы промышленных градирен

Промышленный градирни играют решающую роль в управлении теплом на крупных промышленных предприятиях. Передавая избыточное тепло от воды или технологических жидкостей в атмосферу, они обеспечивают эффективную и надежную работу оборудования, химических процессов и систем отопления, вентиляции и кондиционирования. Более глубокое понимание принципа их работы необходимо инженерам, руководителям предприятий и специалистам по промышленному планированию, которые стремятся оптимизировать эффективность охлаждения при минимизации потребления энергии и воды.
1. Основной принцип теплообмена.
Основная функция градирни — отводить тепло от циркулирующей воды или других жидкостей, используемых в промышленных процессах. Теплая вода из машин, конденсаторов или технологического оборудования закачивается в градирню, где подвергается воздействию воздушного потока — либо за счет естественной конвекции, либо за счет принудительной вентиляции с помощью вентиляторов. Тепло от воды передается воздуху посредством сочетания испарения и явного теплообмена, что снижает температуру воды. Охлажденная вода затем возвращается обратно в систему.
В стальная градирня Конструкция и теплообменные компоненты изготовлены из прочных стальных материалов, обеспечивающих превосходную прочность, коррозионную стойкость и долговечность по сравнению с обычными материалами. Это делает стальные градирни особенно подходящими для высокотемпературных промышленных сред с большой производительностью, где структурная целостность при непрерывной работе имеет решающее значение.
2. Испарение как основной механизм
Испарение является основным механизмом отвода тепла в промышленной градирне. Когда небольшая часть циркулирующей воды испаряется в проходящий воздух, она поглощает скрытое тепло оставшейся воды, эффективно снижая ее температуру. Такая двухфазная передача — жидкая вода теряет тепло в воздух в результате изменения температуры и испарения — делает градирни более энергоэффективными по сравнению с водоохладителями с замкнутым контуром или прямыми теплообменниками.
Компания Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. уделяет особое внимание оптимизации процесса испарения с помощью современных систем распределения воздуха и воды. Равномерное распыление воды на теплообменный материал обеспечивает максимальный контакт с потоком воздуха, предотвращая появление сухих пятен и поддерживая постоянную эффективность охлаждения.
3. Компоненты, влияющие на эффективность охлаждения
Типичный промышленная градирня состоит из нескольких компонентов, которые напрямую влияют на его тепловые характеристики:
Вентиляторы: Вентиляторы, осевые или центробежные, нагнетают или направляют поток воздуха через башню. Их конструкция влияет на объем перемещаемого воздуха, энергопотребление и уровень шума. Инженеры Fangnuo уделяют особое внимание конструкциям высокоэффективных вентиляторов, которые обеспечивают оптимальный воздушный поток, пониженное энергопотребление и более тихую работу.
Наполнитель: наполнители увеличивают площадь поверхности воды, контактирующей с воздухом, улучшая теплопередачу. В стальных градирнях прочная и устойчивая к коррозии заполняющая среда обеспечивает стабильную работу в течение длительного периода эксплуатации.
Система распределения: правильное распределение воды по наполнителю имеет решающее значение. Непоследовательное покрытие может снизить эффективность охлаждения и увеличить проблемы с обслуживанием. Fangnuo разрабатывает точные системы распыления, которые равномерно смачивают наполнитель, уменьшая образование накипи и улучшая тепловые характеристики.
Уловители дрейфа: они минимизируют количество капель воды, выносимых из башни с потоком воздуха, экономя воду и предотвращая воздействие на окружающую среду.
4. Промышленное применение и преимущества
Промышленный cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
Промышленные градирни Fangnuo широко применяются в энергоемких отраслях. Их сочетание прочной конструкции, оптимизации материалов и точной системной интеграции обеспечивает долгосрочную стабильность работы, экономию энергии и минимальные требования к техническому обслуживанию.
5. Оптимизация и обслуживание системы.
Производительность промышленной градирни определяется не только ее конструкцией, но и тем, как она эксплуатируется и обслуживается. Регулярная проверка вентиляторов, насосов и наполнителей, а также очистка воды для предотвращения образования накипи и биологического роста обеспечивают стабильную эффективность охлаждения.
Fangnuo объединяет информацию на уровне системы с запатентованным программным обеспечением для выбора, чтобы подобрать мощность градирни, размер вентилятора и схемы распределения воды в соответствии с конкретными промышленными потребностями. Такой подход максимизирует эффективность теплопередачи при одновременном снижении потребления воды и энергии, создавая устойчивое и экономически эффективное решение для промышленных клиентов.
6. Ключевые аспекты стальных градирен
Стальные градирни, ключевой вариант промышленных градирен, спроектированы так, чтобы выдерживать суровые условия эксплуатации. Выбор правильной марки стали, обеспечение надлежащей защиты от коррозии и оптимизация путей воздушного потока имеют важное значение для достижения максимальной эффективности. Опыт проектирования Fangnuo гарантирует, что стальные градирни не только обеспечивают надежное охлаждение, но и сохраняют структурную целостность на протяжении десятилетий эксплуатации.
Заключение
Понимание принципа работы промышленных градирен дает представление о том, как эффективно отводить тепло из крупномасштабных промышленных процессов. Сочетая испарительное охлаждение, управление воздушным потоком и прочную конструкцию, градирни обеспечивают безопасную и эффективную работу критически важных систем.
Компания Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. обладает более чем 20-летним опытом проектирования и производства промышленных градирен, предлагая высокоэффективные решения, включая стальные градирни для требовательных промышленных применений. Благодаря передовым разработкам, точной системной интеграции и постоянной поддержке по техническому обслуживанию Fangnuo помогает отраслям добиться надежного охлаждения, экономии энергии и повышения эффективности работы.
