Противоточная сухая и мокрая комбинированная градирня

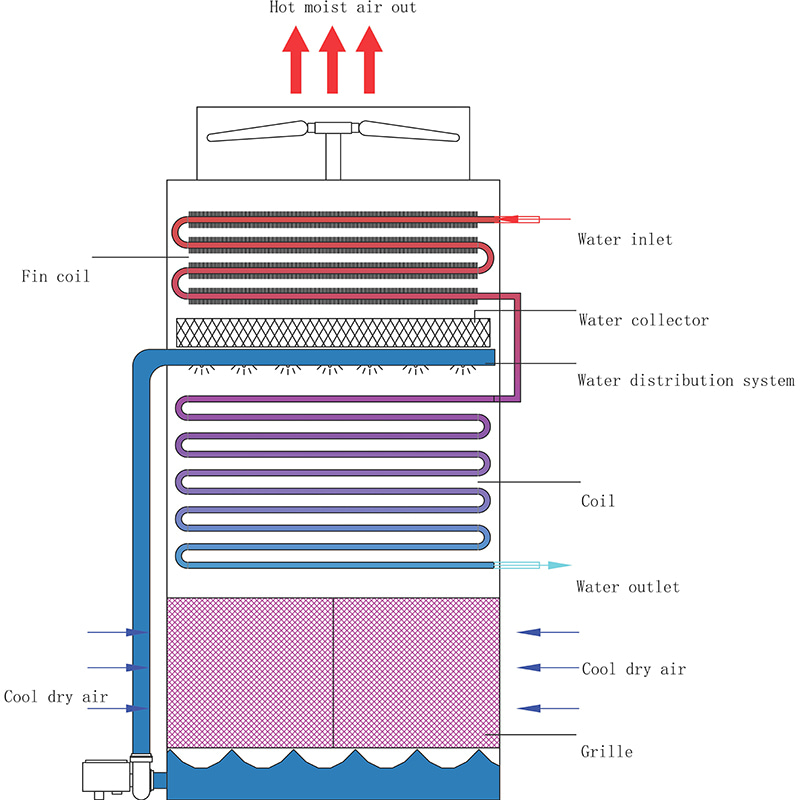

Сухая и мокрая градирня сочетает в себе преимущества сухого и мокрого охлаждения, а принцип ее работы заключается в следующем:

Принцип сухого охлаждения:

Горячая вода поступает в пучок охлаждающих труб сухой охлаждающей части. Обычно в пучке охлаждающих трубок используются высокоэффективные элементы теплопередачи, такие как оребренные трубы, для увеличения площади теплопередачи. Под действием вентилятора наружный воздух течет через наружную поверхность пучка охлаждающих трубок. Поскольку температура горячей воды в трубе выше, чем температура воздуха снаружи трубы, между ними существует разница температур. Тепло передается от горячей воды воздуху через стенку трубы в результате разумного теплообмена, что снижает температуру горячей воды и повышает температуру воздуха. Нагретый воздух выбрасывается из башни вентилятором, тем самым достигается первоначальное охлаждение горячей воды.

Принцип влажного охлаждения:

Горячая вода после сухого охлаждения поступает в часть влажного охлаждения. Горячая вода равномерно распыляется на водокапающий наполнитель через систему водораспределения, образуя водяную пленку. Воздух, поступающий из нижней части градирни, во время восходящего потока полностью контактирует с водяной пленкой на наполнителе. С одной стороны, воздух напрямую контактирует с теплообменом с водой, снижая температуру воды; с другой стороны, часть воды испаряется в водяной пар и попадает в воздух, поглощая скрытую теплоту парообразования в процессе испарения, еще больше снижая температуру воды. Охлажденная вода собирается в сборный бассейн и перерабатывается. В то же время, чтобы уменьшить потерю капель воды и воздействие потока воздуха на окружающую среду, в верхней части секции мокрого охлаждения обычно предусматривают водосборник и туманоуловитель. Водосборник используется для сбора капель воды, а туманоуловитель используется для удаления водяного тумана из воздушного потока.

Значительная экономия воды:

нулевые потери от испарения во время работы сухих секций, что позволяет экономить от 30% до 70% воды по сравнению с чистыми мокрыми башнями;

Гибкая адаптация:

Переключайте влажный режим в условиях высокой температуры и высокой влажности, чтобы обеспечить эффективность охлаждения;

Экологическое соответствие:

уменьшают снос и белый туман (паровой шлейф), подходят для строго экологически чистых территорий;

Низкая стоимость обслуживания:

Сухая секция уменьшает накипь и коррозию, а также продлевает срок службы оборудования.

Водный барьер:

Эффективно перехватывает капли воды, переносимые в воздухе, а скорость сноса может достигать менее 0,001%. Съемная конструкция облегчает обслуживание змеевика охладителя, а материал поливинилхлорида (ПВХ) устойчив к коррозии, старению и росту микробов. Устанавливается на направляющую пластину охладителя воды для облегчения очистки.

Охлаждающий змеевик секции сухого холода:

с трубой из нержавеющей стали в качестве основной трубы и деталью из алюминиевого сплава в качестве ребра, его конструкция с высокими крыльями значительно увеличивает площадь контакта с воздухом и повышает эффективность теплообмена в сухой и холодной секции. Сочетание материалов из нержавеющей стали и алюминиевого сплава повышает устойчивость к коррозии.

Эффектная стильная решетка:

изготовлен из модифицированного поливинилхлорида (ПВХ), который предотвращает разбрызгивание и блокирует прямые солнечные лучи, уменьшает снос градирни и предотвращает рост водорослей в башне. Стальная рамная конструкция повышает прочность стильной решетки, что упрощает ее разборку.

Охлаждающий змеевик секции влажного охлаждения:

характеристики такие же, как у обычного градирни закрытого типа.
